項目概況

本項目為富興學府名邸項目一期工程1號棟太陽能工程。項目建筑層數為22層，建筑面積為26591.37㎡，建筑高度為99.9米，為一類高層公共建筑。

本分項工程為建筑屋面設計安裝一套集中集熱-集中供儲熱式太陽能熱水系統，為項目提供全天24小時生活熱水。根據要求及相關說明，本項目1棟建筑，太陽能熱水系統設計基本情況如下：

1、采用集中集熱-集中供儲熱式太陽能熱水系統，屋面設置2個15噸的圓形不銹鋼保溫儲熱水箱，真空管太陽能集熱器與水箱循環集熱，空氣源熱泵輔助加熱。系統由太陽能集熱器、空氣源熱泵、儲熱保溫水箱、循環水泵、供水加壓變頻泵、控制系統、管道及相應配輔件組成，所有設備集中安裝于屋面。

2、太陽能熱水系統采用真空管太陽能集熱器，根據屋面結構情況，采用不同型號的集熱器，總計集熱器面積約300㎡。

3、根據要求，設計太陽能系統采用雙水箱系統，設計1個15噸的圓形不銹鋼保溫集熱水箱和1個15噸的圓形不銹鋼保溫儲熱水箱，水箱內膽304不銹鋼，中間50mm聚氨酯保溫，外板采用201不銹鋼。

4、采用空氣源熱泵輔助加熱，設計3臺10匹的熱泵機組。

5、屋面太陽能集熱循環管道采用鍍鋅鋼管，管道保溫采用橡塑保溫，外包鋁皮保護。空氣源熱泵循環管道采用PP-R材質，供、回水管道及冷水補水管道采用襯塑復合管材質。

6、施工界面：

1#棟屋頂太陽能集熱系統、1#棟17層-22層太陽能熱水供、回水管道的安裝工程。包括屋面太陽能熱水器的安裝、連接、固定、集熱器和水箱間的管路連接、管路保溫、儲熱水箱、循環水泵設備的安裝等；17至22樓熱回水管道，每房間開三通安裝閥門和熱水表為界，冷水管接至屋頂預留閥門為界；配電箱（柜）由發包人安裝至屋面水箱附近離水箱5米處左右（風機房內），承包人從安裝的配電柜取電，其所需電線及套線管由承包人負責安裝。

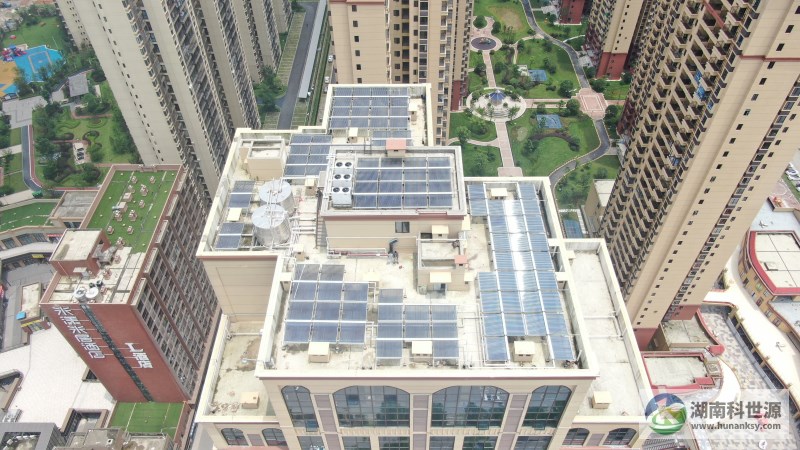

案例航拍照片
