1、項目名稱：五江天街北區二期（10#棟）太陽能熱水系統；

2、建設單位：湖南江域置業有限公司；

3、項目概況：項目為五江·天街北區二期10#棟建筑。本工程位于曲塘路和樹木嶺路交匯處，北靠規劃城市支路。規劃總用地面積為29968.22平方米，由超高層辦公樓、多層商業及相應地下停車庫組成，總建筑面積為166804.37平方米（其中地下室面積為53400.70平方米）。

5、可再生能源太陽能熱水系統設計及實施情況介紹：

項目實施根據設計要求在10#棟建筑屋面安裝一套集中集熱集中供儲熱式太陽能熱水系統。采用真空管式太陽能集熱器，雙水箱系統。

（1）在10#棟商業樓屋頂安裝一套太陽能配空氣源熱水系統。確定太陽能集熱器采用Ф58mm×1800mm×50支型真空管太陽能集熱器。根據招標文件要求及相關標準計算確定，安裝太陽能集熱器面積共約182㎡。

（2）采用空氣源熱泵輔助加熱，最終選用2臺10P熱泵機組。

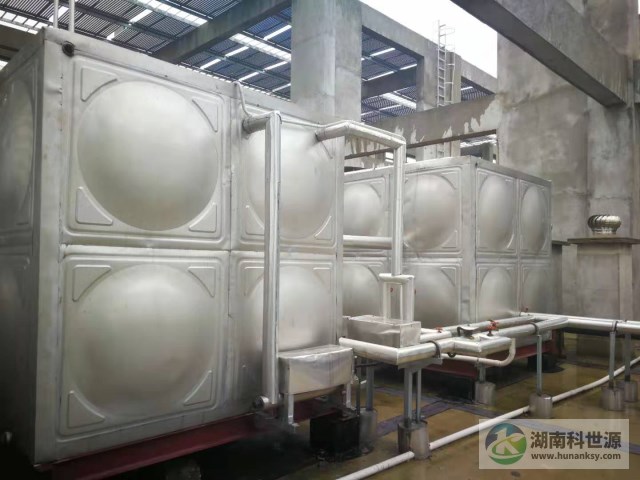

（3）設計安裝1個有效容積為6噸（尺寸2*2*2m，標稱容積為8噸）的開式不銹鋼保溫集熱水箱和1個有效容積為6噸（尺寸2*2*2m，實際容積為8噸）的開式不銹鋼保溫貯熱水箱，日用熱水量按11.25噸考慮。

（4）太陽能熱水系統采用強制溫差循環直接供熱系統。系統由屋面太陽能集熱循環系統、儲熱系統、空氣源輔助系統、控制系統、供水、循環系統等組成。

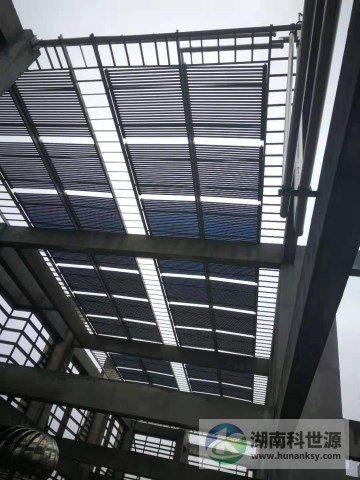

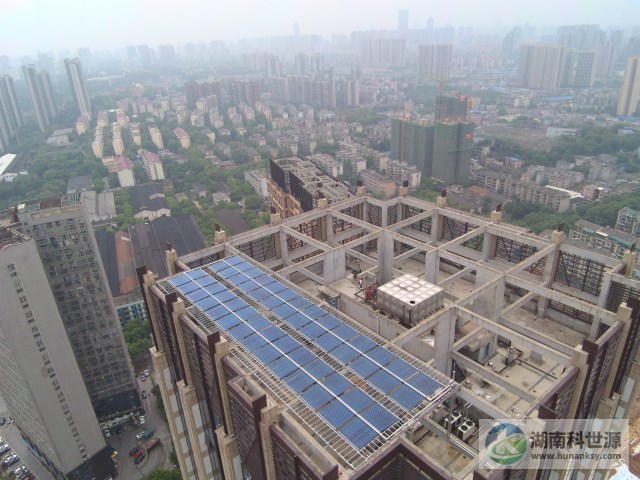

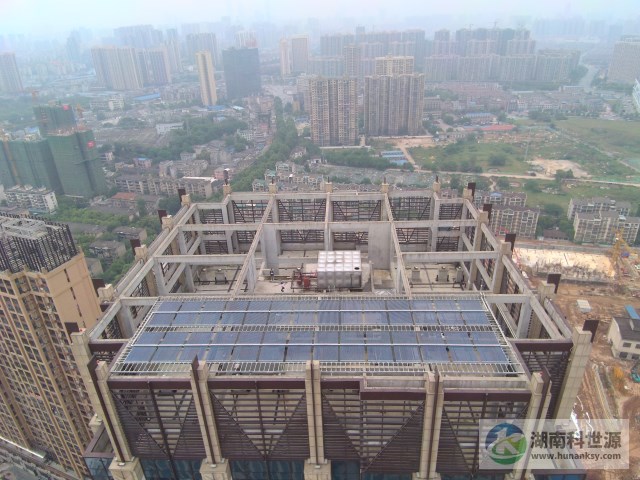

（5）全玻璃真空太陽能集熱管集熱模塊安裝在屋頂架空層。其太陽能真空管集熱模塊的擺放不影響建筑外觀，擺放在無遮擋的位置，充分考慮檢修安全，與建筑完美結合，具有較好的整齊性和美觀性。由于太陽能集熱器安裝在建筑物架空層的最高層，為考慮防風效果，根據太陽能運行原理及標準，豎排集熱器的安裝角度是當地緯度加減10度，而橫排集熱器對安裝角度沒有要求，可以平鋪在屋面，所以我司為了考慮防風問題太陽能集熱器平鋪在建筑物的架空層，防風性能更好。

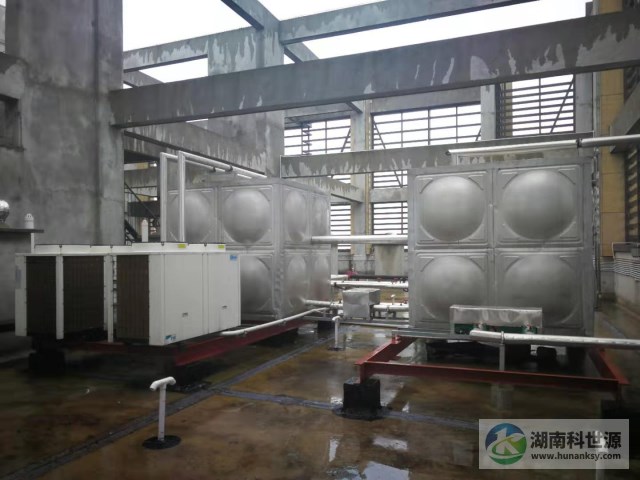

（6）系統設備基礎：集熱器支架及架空層上的鋼結構基礎由我方設計及施工制作。出屋面的設備包括水箱、空氣源熱泵及水泵等設備在建筑結構承重問題方面由甲方考慮。我方按要求制作鋼結構基礎，水箱、熱泵及水泵共用一整套型鋼基座。

系統將通過智能化控制和識別工作模式，實現全自動無人化操作。

本項目現已施工完成，項目施工過程中無安全事故、無質量問題。經我方調試試運行，可滿足設計需求。

通過前期與設計部門的密切溝通，就建筑一體化的設計上達成共識，在實施過程中按圖施工，最終在規定的工期內順利竣工，系統運行正常，各項功能均得以實現。
