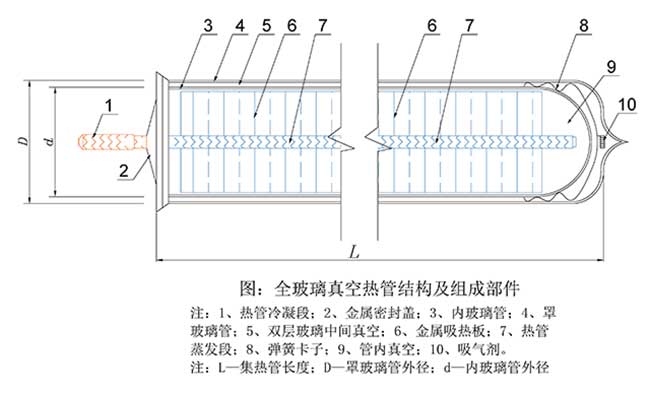

真空管全稱：全玻璃真空太陽能集熱管。其主要由內管、外管（也稱罩玻璃管）、卡子、吸氣劑、真空夾層、選擇性吸收涂層、吸氣膜組成。內、外管的材料是高硼硅3.3，屬于儀器級玻璃。真空管的真空度（較高的可達1*10-4Pa）、吸收率、反射比及吸收膜層的質量直接影響集熱效果。

真空管型太陽能集熱器是太陽能熱利用的基本形式之一，按承壓能力可分為非承壓集熱器和承壓集熱器。承壓集熱器按結構形式又可分為熱管集熱器和U型管集熱器。

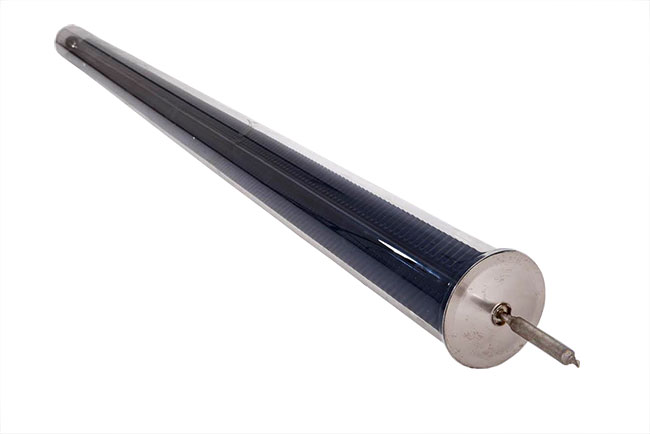

熱管式真空集熱管

超導熱管式全玻璃真空管太陽能集熱器主要包括集熱部分、傳熱部分、換熱部分和邊框尾架部分。集熱部分主要包括真空管、翅片（加強集熱能力，又叫鋁翼）及防止真空管口散熱的隔熱塞。

翅片置于真空管內管腔中的，主要作用是加強管腔內的熱量向熱管的傳導。

隔熱塞就像暖瓶塞，防止真空管內的熱量散失。其上留有很小的排氣孔，以防止管內空氣高溫膨脹壓強增加脹破真空管。其制作材質有軟木、木屑壓制、硅膠與不銹鋼組合等。

傳熱部分一般是指重力熱管，其基本特性是：

1、很高的導熱性；

2、優良的等溫性；

3、熱流密度可變性；

4、熱流方向的可逆性；

5、恒溫特性（可控熱管）；

6、環境的適應性。

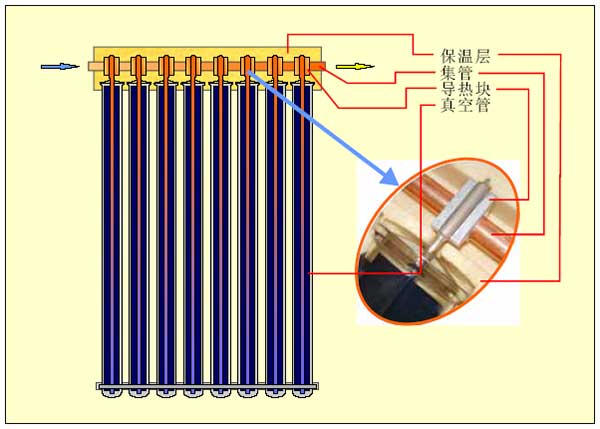

熱管式真空管集熱器結構原理圖
